AO8810場效應管,AO8810芯片參數,AO8810中文資料引腳圖
AO8810場效應管參數,AO8810芯片電流,AO8810引腳圖,AO8810中文資料SOT23-6
AO8810場效應管參數,AO8810芯片電流,AO8810引腳圖,AO8810中文資料SOT23-6
AO8810 SOT23-6封裝參數：點擊查看
AO8810場效應管參數具體如下：
封裝類型：SOT23-6
極性：雙N溝道
極性：雙N溝道
漏極電流：7A
功率耗散：1.25W
反向傳輸電容Crss：100pF
柵極源極擊穿電壓：±10V
擊穿電壓：20V
開啟電壓(VGS(th))：0.5~1.2V
開啟電壓(VGS(th))：0.5~1.2V
存儲溫度：-55℃~+150℃
引腳數：6Pin
導通電阻ID=4.5A,VGS=4.5V：Typ 14mΩ Max 20mΩ
導通電阻ID=3.5A,VGS=2.5V：Typ 19mΩ Max 25mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO8810A場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO8810廣泛應用于以下領域：
1.鋰電池充電保護：AO8810常用于鋰電池的充電保護電路，確保電池在充電過程中的安全和穩定。
2.電源管理：在電源管理電路中，AO8810可以作為開關器件，控制電源的分配和轉換，提高能效。
3.便攜式設備：由于其小尺寸和低功耗特性，AO8810非常適合用于便攜式設備中，如智能手機、平板電腦等。
4.負載開關：AO8810可以用作負載開關，控制電機和其他負載的啟停，實現高效的能量管理。
三、封裝特點
AO8810場效應管采用兩種封裝類型：

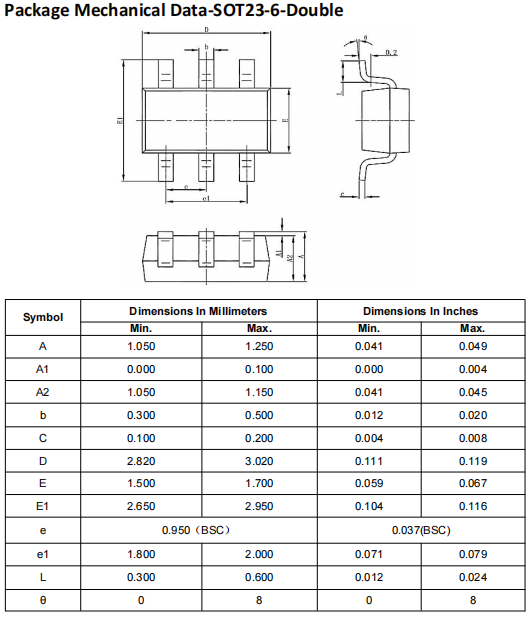

SOT23-6封裝：圖1展示了SOT23-6封裝的外觀，這種封裝更適用于空間受限的應用，如移動設備和穿戴設備。

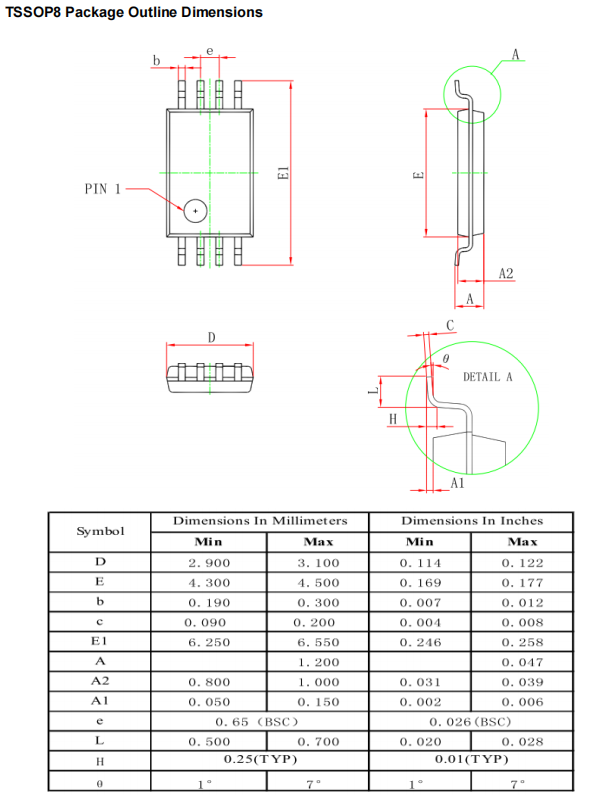

TSSOP8封裝：圖2展示了TSSOP8封裝的外觀，這種封裝適用于需要較多引腳和較寬空間的應用場景。
TSSOP8封裝：圖2展示了TSSOP8封裝的外觀，這種封裝適用于需要較多引腳和較寬空間的應用場景。
兩種封裝都因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO8810非常適合用于空間受限的應用。
